Práctica 1: OBRA DE FÁBRICA
En construcción se entiende por fábrica al conjunto de elementos constructivos mínimos que supone una estructura arquitectónica. Dichos elementos constructivos pueden estar ligados por un mortero que aumenta la adhesión entre ellos, o pueden estar juntos en equilibrio. La fábrica se elabora con materiales tallados o conformados que son muy resistentes a la compresión como son la piedra, el ladrillo y en ciertas ocasiones el adobe. La fábrica se traba en forma de diveros aparejos
EJEMPLO_CASA CLOTA

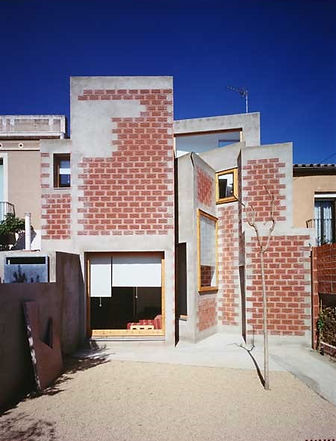

La Casa Clota es una construcción de los arquitectos Enric Miralles y Benedetta Tagliabue. Su construcción empenzó en enero de 1996 y acabó en 1997. Se encuentra en la ciudad de Barcelona en la calle Pasaje de la Paz número 7, en zona de Vall d'Hebron.
- Superficie construida: 120 m^2
- Programa asociado: BIBLIOTECA
Enric Miralles ganó el FAD 2000 de interiosimo con la rehabilitación de la casa.

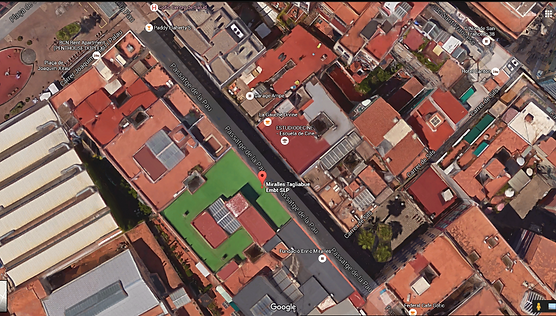

Localización

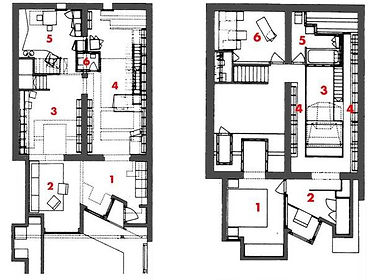

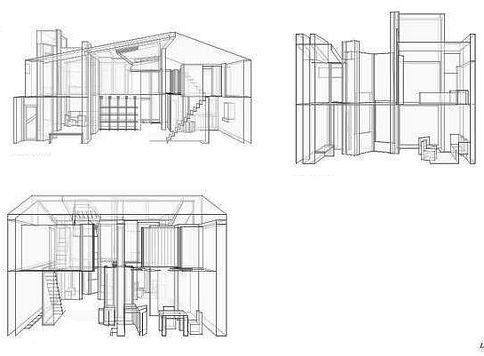

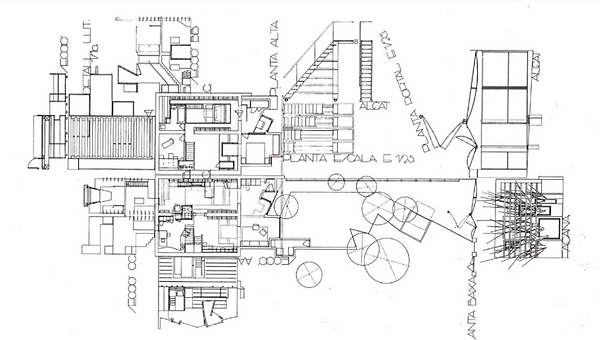

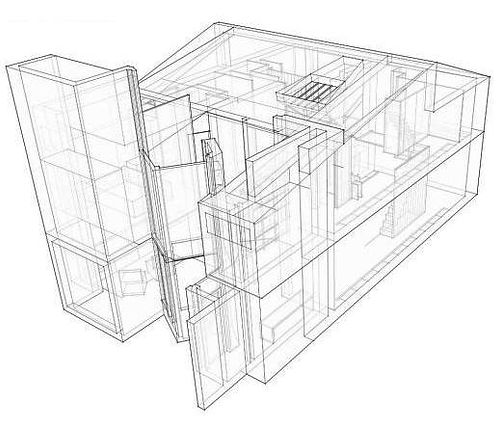

Dibujos de Miralles y organización en planta del interior. Para más información, pag. oficial de la Casa Clota debajo.
DESCRIPCION DEL APAREJO
Se trata de una fachada falsa, hecha de ladrillo perforado visible pero sin carga estructural.
Es un aparejo dispuesto en celosía a rompe juntas. Esto significa que están colocados verticalmente de manera que la soga es la superficie sobre la que se aguanta el ladrillo.
Las juntas son del mismo grosor para no privilegiar ninguna de las dos direcciones estéticas.Las juntas son del mismo grosor para no privilegiar ninguna de las dos direcciones estéticas. El mortero que las rellena solo lo hace 2 terceras partes, de manera que los ladrillos se aguanten pero manteniendo la intención del arquitecto de que se vea una construcción en seco.
LADRILLO:
- Tipo: Ladrillo perforado. El volumen de los agujeros supera el 10% del volumen del ladrillo.
- Color: marrón rojizo
- Dimensiones: 290mm - 140mm - 60mm (largo-ancho-alto)
- Resistencia: aproximada 10 N/mm2
MORTERO:
- Tipo: Cemento - 1cm de grosor
- Color: Gris
- Resistencia: aproximada 5 – 7.5 N/mm2
- Composición: Cemento, granulados (arena) y agua
1
2
3

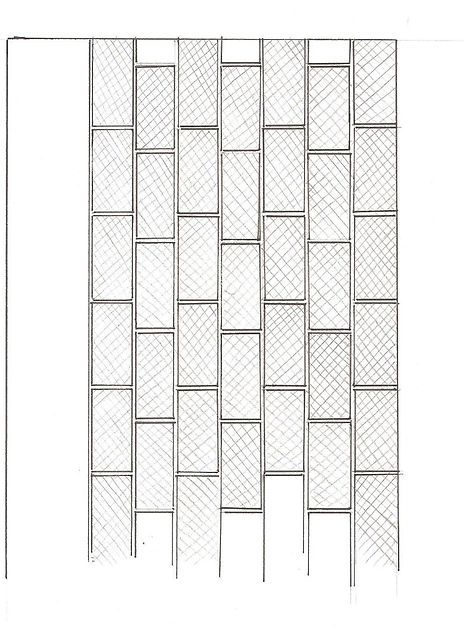

Alzado a E_1:10 del aparejo

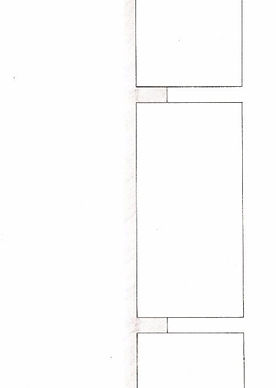

1. Sección en detalle de la junta

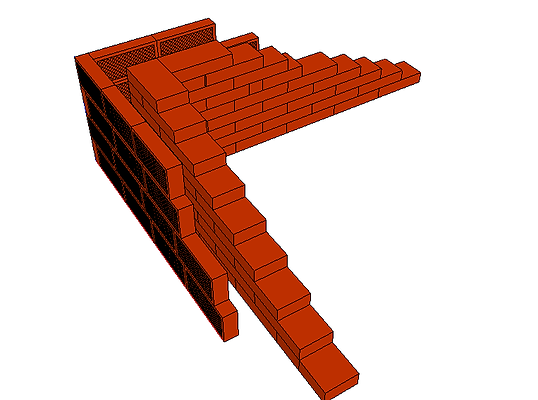

2. Axonometría del aparejo

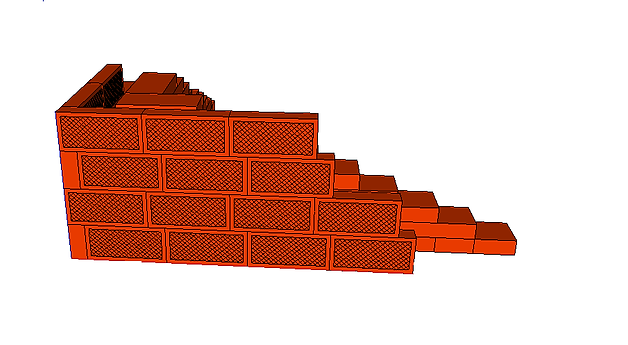

3. Axonometría del aparejo donde se puede ver la composición de la pared (ladrillo de revestimiento + camara de aire + ladrillo macizo)

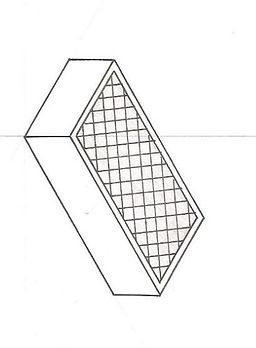

Axonométrico del tipo de ladrillo utilizado
CONCLUSIONES PRÓPIAS
Las fachadas exteriores no tienen la carga estructural del edificio, estas son un tipo de “revestimiento” puesto que se colocan los ladrillos perforados con el perforado visto y esto no tiene lógica excepto que haya una superficie detrás de estos.
La estética deseada por los arquitectos es la que más influye en la realización de este edificio, con esta fachada tan característica.
29 cm de soga
6 cm grosor
14 cm de tizón
Las esquinas del aparejo vienen reforzadas por el mismo mortero o cimiento de manera que no solo dan resisténcia al aparejo sino que dan un valor estético a las fachadas.
En el interior podemos ver como la colocación de los ladrillos, en este caso se puede deducir que son macizos, varia.
Estan colocados de canto.
